Avalon VT-737SP 话筒放大器

发布时间：2010-10-12编辑：DanceSmile阅读（）

Banner

    Avalon Design 的纯甲类录音系统提供给世界优势的音响工程师、生产商和音乐家，以艺术性的电子科技，特别设计出高保真度的音乐和录音系统。 这些细致的设计及高创造性的感觉，使系统和音乐混然为一。

    Avalon Design 系统运用了百份百的分离，高偏压的纯甲类音频放大器。这些纯甲类放大器包含了很多精细的部份，包括银接点继电器、平衡的直流交连 DC-Coupled 高电流驱动器、高分离度的线性直流稳压器、低噪声环型电源变压器和精选高质量的有源及无源组件。 这些设计及组合能有力地增强音乐的净空度和更大的动态范围，真实地透出音乐中每一个细节。

    Avalon Design 独特的设计、最高质量的组件和对优秀声音质量的坚持，都把现今最和谐的音乐的追求得到保证。

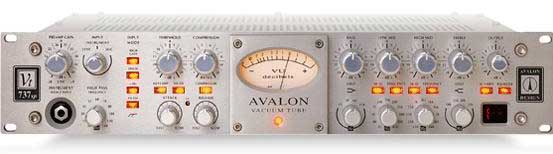

    Avalon Design - VT-737SP 型话筒前置放大器的特点是在2单元机架内集成了电子管前置放大器，光压缩器，参数均衡器，输出电平与音量(VU)计量表。VT - 737 的前置放大器有3种输入方式：（1）变压器平衡话筒输入，可选择+48V幻象供电；（2）乐器 -- 高阻抗信号源输入，插孔位于前面板；（3）平衡线路输入，分立元件高电平甲类。该性能优良的前置放大器使用了2只串联的电子双三极管，负反馈极小。高级增益开关提升前置放大器的总增益。4只优质电子管组合成单端阳极耦合跟随器。 无源可调高通滤波器和硬线继电器旁路完成输入信号调整。在3种输入方式中，都设有相位反转继电器。

    光压缩器的特点是采用了具有用于增益匹配的双甲类电子三极管的最低限度的音频信号通路设计。光衰减器用作为简单的无源电平控制器。 通过门限，压缩比，启动/释放时间控制以及从大表盘音量表选择的增益衰减，可实现从软压缩到硬拐点限幅的全动态控制。通过将双扫频中频均衡器切换到副通路，可实现包括咝音消除在内的特殊频谱控制。通过前面板上的开关将均衡器切换到光压缩器之前或之后，进行音效变化和音调整形。2 个VT - 737 光压缩器可通过后面板的连接电缆互相连接，用于立体声寻迹。 该压缩器旁路是密封式银质继电器，作为最直接的音频信号通路。

    VT-737SP 的均衡吕使用100%分立元件甲类高电压晶体管

    *最低限度的音频信号通路设计
    *4只甲类电子三极管
    *变压器平衡话筒输入
    *可置于副通路以消除咝音的均衡器
    *高电压电路 +200V
    *峰值储备量至 +30dB
    *低噪声 -92dB
    *内置分立电源
    *软启动电子管寿命延长器
    *立体声链接
    *完全分立元件甲类均衡器
    *密封式银质继电器
    *专业音量表




    电路结构 4益只电子双三极管,高电压分立元件甲类
    --------------------------------------------------------------------------------
    增益范围 话筒输入:变压器平衡,850/2500欧姆,0db--+58db
    乐器输入:非平衡,1M,0DB--+30DB
    线路输入:平衡甲类,20K,-27DB--+18DB
    --------------------------------------------------------------------------------
    最大输入电平和连接器 话筒输入:变压器平衡,850/2500欧姆,0db--+58db
    乐器输入:非平衡,1M,0DB--+30DB
    线路输入:平衡甲类,20K,-27DB--+18DB
    --------------------------------------------------------------------------------
    最大输出电平 +30DB,平衡600,直流耦合,甲类
    --------------------------------------------------------------------------------
    输出类型和增益 XLR卡侬插座,输出调谐增益-45DB--+10DB
    --------------------------------------------------------------------------------
    噪音(20kHz,未加权) -166dB,22Hz --22kHz,未加权
    --------------------------------------------------------------------------------
    总谐波失真/互调失真 0.5%
    --------------------------------------------------------------------------------
    频率响应-/+0.5dB 10Hz-- 120kHz,带输入滤波器
    --------------------------------------------------------------------------------
    频率响应-3dB 1Hz--200kHz,线路输入- 输出
    --------------------------------------------------------------------------------
    音量表和增益衰减 每个40Hz- 200Hz的倍频程有6dB可变量
    --------------------------------------------------------------------------------
    高级截止滤波器 0VU=+4dB,增益衰减至-20dB
    --------------------------------------------------------------------------------
    压缩器类型 带双电子管和立体声链接的光学无源衰减器
    --------------------------------------------------------------------------------
    门限- 压缩比 门限-30dB -- +20dB,压缩比1:1 -- 20:1
    --------------------------------------------------------------------------------
    启动/ 释放时间 启动时间2ms -- 200 ms,释放时间 100ms -- 5ms
    --------------------------------------------------------------------------------
    均衡器类型 分立元件甲类,可变有源和可切换无源设计
    --------------------------------------------------------------------------------
    频率带宽(4种) 高频:可切换,10kHz,15kHz,20kHz,32kHz,+/-20dB范围,格架式均衡
    高中频:可变,200Hz -- 2.8kHz 和2kHz -- 28kHz,+/-16dB范范围,高低均衡
    中低频:可变,30Hz --450kHz和300Hz -- 4.5kHz, +/-16dB范围,高- 低均衡
    中低频:可变,30Hz -- 450kHz和300Hz -- 4.5kHz, +/-16dB范围,高低均衡
    低频:可切换,15Hz, 30Hz, 60Hz, 150Hz, +/-24dB范围,格架式均衡
    --------------------------------------------------------------------------------
    交流电源 内置环形变压器, 其外接电压范围100V -- 240V,50Hz -- 60Hz, 最大75W
    --------------------------------------------------------------------------------
    外形尺寸 19"x12"x3.5"(482mm x 305mm x 89mm)
    --------------------------------------------------------------------------------
    净重 22磅(10公斤)
    --------------------------------------------------------------------------------
    包装箱规格 21" x 16" x 8"(533mm x 457mm x 203mm)
    --------------------------------------------------------------------------------
    包装总重量 26磅(11.8 公斤)
