API 212L 分离式话放模块

发布时间：2016-11-29编辑：DanceSmile阅读（）

Banner

    项目经理：罗经理    手机：18614076594  电话：010-58436569   QQ ：861548373


    API 212L分离式话筒放大器主要特点



    • 宽范围的增益控制

    • 20 dB衰减器

    • 48V幻像电源开关

    • RE 115 K话筒输入变压器

    • LED VU表

    • 使用API的2520运算放大器

    • 所有分立电路

    • 变压器耦合输入和输出28 DBU

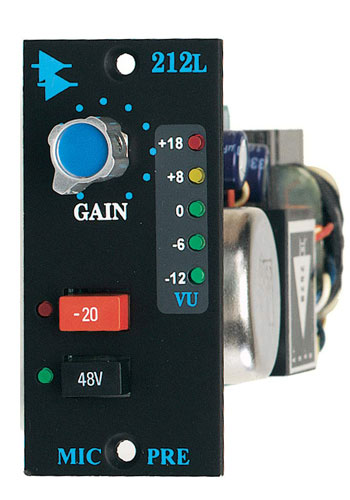

    API 212L 话筒放大器

    API 212L分离式话筒放大器详细介绍

    212L麦克风前置的语气认为经典的空气污染指数2488系列的所有离散录音控制台著名的“洛杉矶”的声音而闻名。 此相同的麦克风前置放大器的设计是打包成一个紧凑型模块就像一个连续可调的增益控制和每个面板上一个独特的5段LED VU表功能。

    一个音频链仅作为其***薄弱的环节。 通常情况下，重点是放在上获得质量的麦克风，而忽视了完整的麦克风前置。 传说中的API控制台输入模块API 212L采用相同的电路，追溯到20世纪70年代的型号包括1608，从而保持了它的声音素质。 这种麦克风预阐述非常详细的高频率，同时提供API是著名的大唱高调，温暖的底端。 无论是现场表演或私人工作室会话设置，212L的瞬间捕捉每一个细微之处。

    212L话筒前所有离散电路功能的API 2520运算放大器，重115 K输入和AP - 2623的输出变压器。 提供-20 dB衰减，使喂养话筒变压器的水平降低了20分贝，同时保持适当的负载上的话筒和变压器。 48V幻象电源，可在当地通过前面板的开关开启或关闭。 LED VU表提供了一个真正的VU指示的话筒前的产出水平。 低噪声层，连同超过+28 dBm的剪辑点，使这种***极端的应用需要质量的音频前置放大器适合。

    该API 212L麦克风前置放大器的组成部分，是一个著名的传统和视觉系列游戏机L200机架系统。 212L的麦克风前置放大器，使得2520运算放大器的使用，因此展品的可靠性，寿命长和统一性API产品的特点。

    API 212L分离式话筒放大器技术参数



    输入阻抗: 话筒输入 1500 Ohms

    输出阻抗: 85 Ohms,变压器耦合，平衡

    输入电平: +2 dBu, 无衰减, +18 dBu, 衰减输入

    增益: 55 dB max

    衰减: 20 dB, 1500/150 Ohm负载 load

    峰值电平: +28 dBu

    频响: 0, -.3, 30 ～ 20 kHz

    噪音:实际测试噪声: 实际测试噪声: -102 dBu未加权, -125 dBu "A"加权20-20 kHz

    失真: THD + N:.02% (+4 dB @ 2 kHz)；.01% (+15 dB @ 2 kHz)；.05% (-15 dB @ 2 kHz)

    接口: .100 spaced ELCO

    外观尺寸: 1.25" X 2.65" X 6" Deep

    毛重/净重: 1.5 lbs/1 lb





    电源功耗: ±16 Volts DC, 40mA max at +24 dBu out
